Базы данных: введение, часть десятая

Илья Тетерин
2012-12-03

(use arrow keys or PgUp/PgDown to move slides)

GraphDB

Граф

Хранение графов

Neo4j / Tinkerpop

Граф

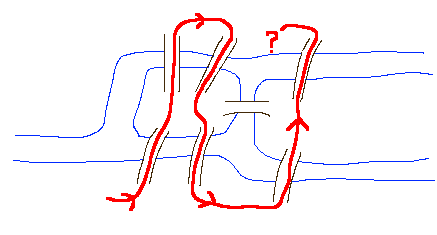

Теория графов изобретена Леонардом Эйлером ...
в ходе решения задачи о 7 мостах в Кёнигсберге...
и представлена в Петербуржской Академии 26 августа 1735-го года.

wikipedia

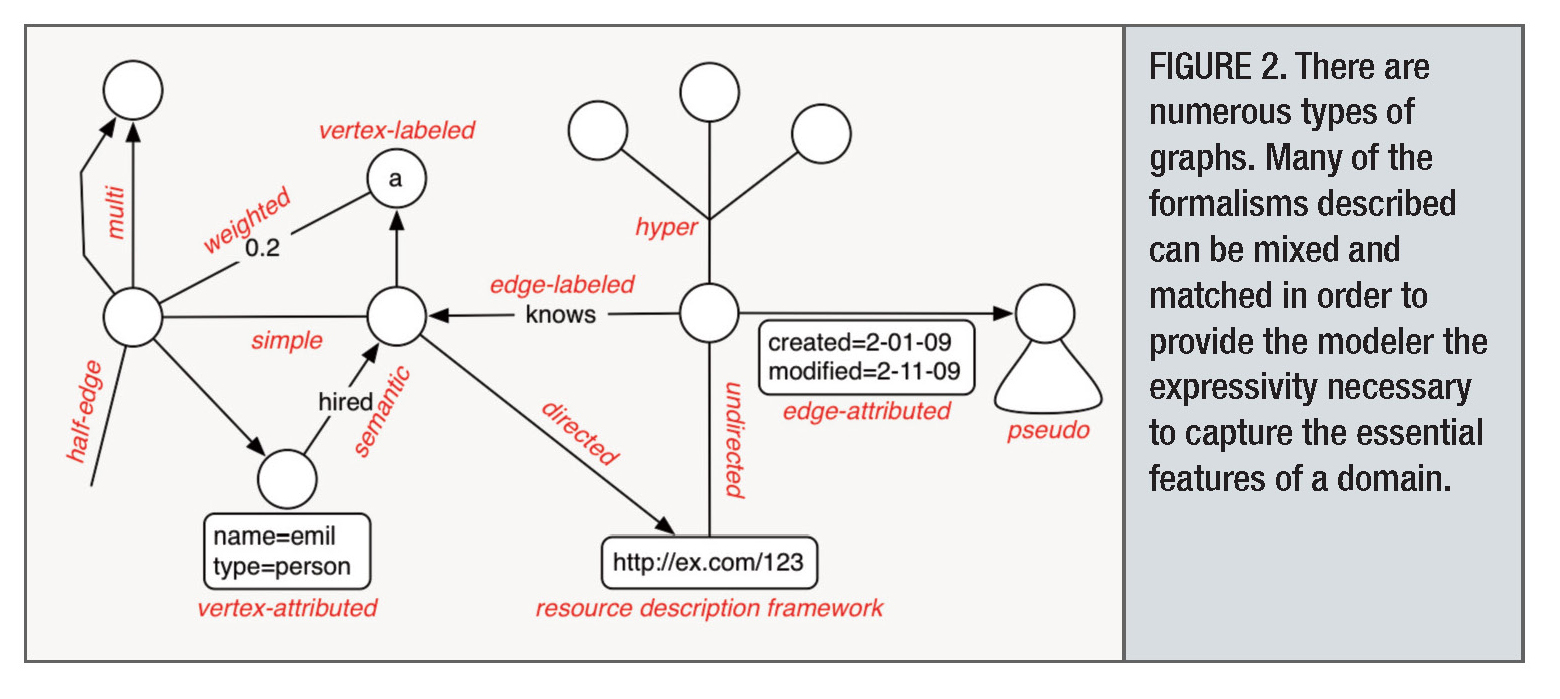

Типы графов

Множественный, нагруженный, с поименованными вершинами, с поименованными ребрами, атрибутированные вершины и ребра, направленный и ненаправленный, связанный, хипер-граф, дерево, циклический и ациклический, планарный etc ...

Constructions from Dots and Lines by Marko A. Rodriguez and Peter Neubauer

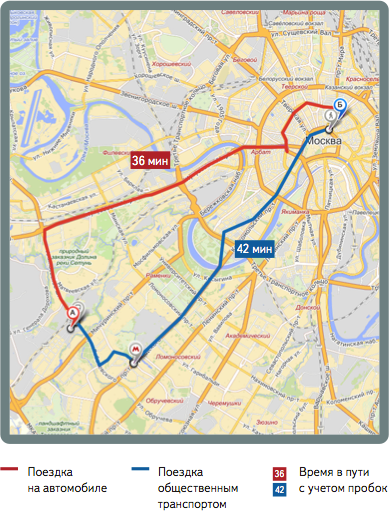

Граф дорог, нагруженный временем на отрезках

Yandex: Автомобиль или общественный транспорт? Москва, Осень 2011

Граф дорог: путешествие

http://www.viamichelin.com

Нагрузка - время в пути, стоимость проезда, расход бензина етс.

Социальная сеть aka stay in touch ...

Facebook, Twitter, LinkedIn, ВКонтакте, Одноклассники етс етс ...

Социальный граф:
ноды - люди (компании),
ребра - "дружу", "служу", "работаю", "смотрю", "читаю" ...

Алгоритмы - рекомендации:
* А не хочешь ли дружить с Петей, ибо с ним дружит твой друг Вася ...
направлено на рост сети и уточнение характеристик ноды
* Люди твоего семейного положения, возраста и достатка ... любят смотреть рекламу о машинах ...
точная реклама дороже стоит

Теория шести рукопожатий

Twitter: 3.43 / Facebook: 4.74 (source:Six degrees of separation)

Компьютерная сеть aka The Net ...

Интернет сам по себе - компьютеры, свитчи, таблицы маршрутизации, пользователи ... сайти и линки сайтов

Ноды - компьютеры и раутеры, ребра - сетевые связи между ними.

Алгоритм PageRank и индекс цитирования сайтов

Новые термины: Internet of Things / Web of Things

Интересная презентация: Using A Graph Database To Power The “Web of Things” by Rick Bullotta and Emil Eifrem

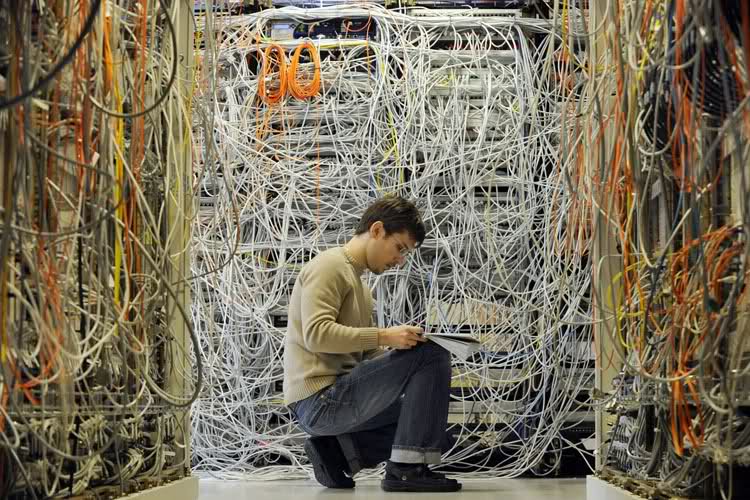

IT network wiring nightmare

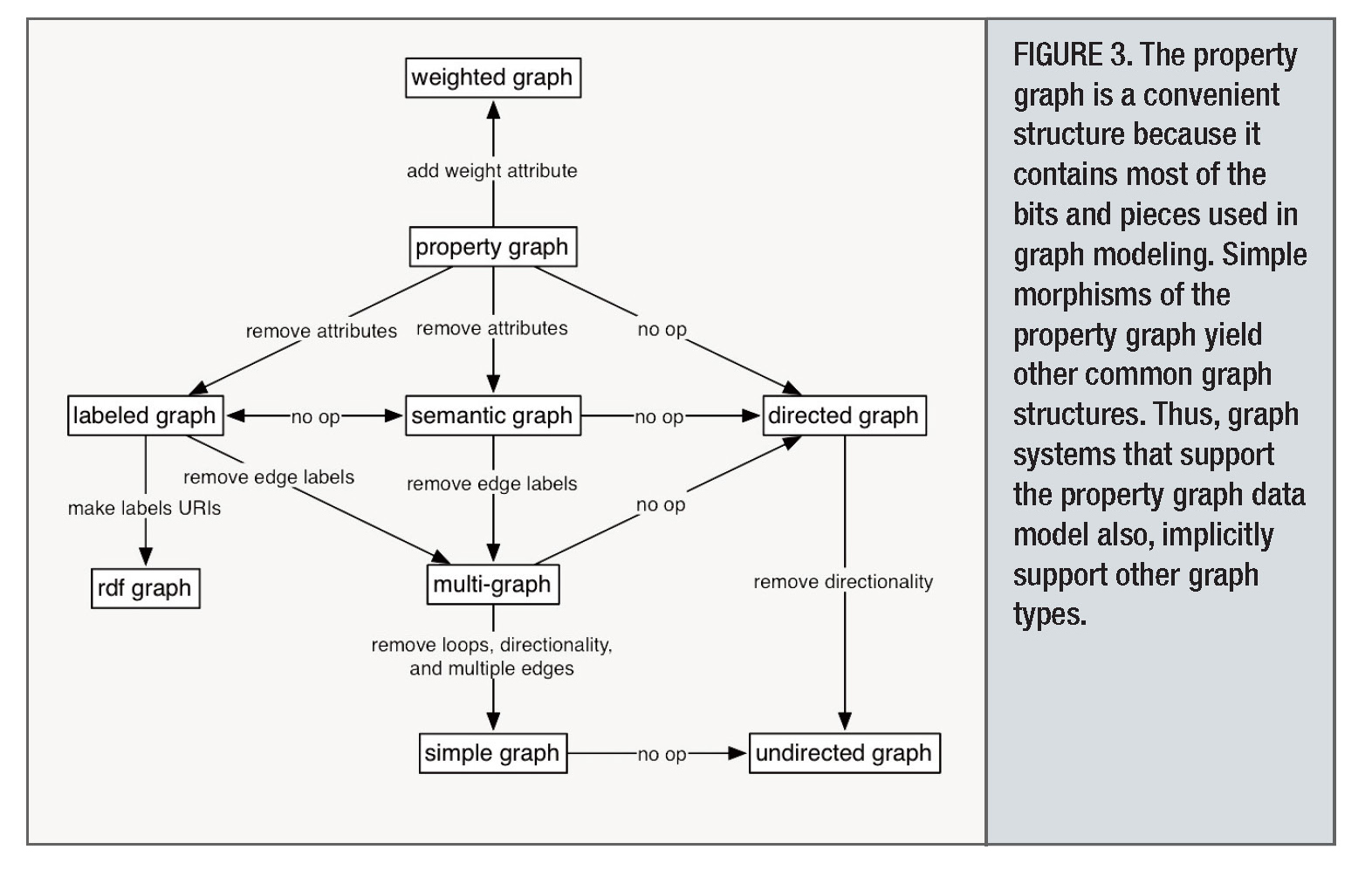

Трансформации типов графов

Constructions from Dots and Lines by Marko A. Rodriguez and Peter Neubauer

Хранение графов: в реляционной базе

The Graph Traversal Programming Pattern by Marko A. Rodriguez

Хранение графов: в JSON / документной базе

The Graph Traversal Programming Pattern by Marko A. Rodriguez

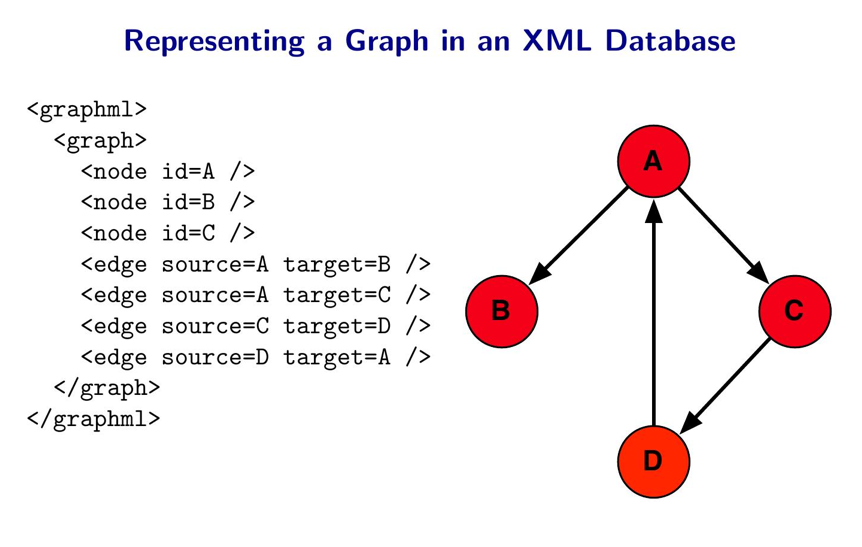

Хранение графов: в xml

The Graph Traversal Programming Pattern by Marko A. Rodriguez

GraphDB: определение

Если графы можно хранить в любой базе, зачем термин graph db?

"Официального" определения не существует.

@twarko определяет это как: Граф база - это любое хранилище, реализующее "смежность" без использования индексов (index-free adjacency).

Граф ДБ - можно рассматривать как распределенный индекс, когда в каждом элементе живет свой, маленький, кусочек индекса.

Граф ДБ - это о "локальных" вычислениях. Т.е. когда результат определяется "окрестностями" точки. "Глобальное вычисление" - плохо, нужно будет ходить по всем-всем точкам.

The Graph Traversal Programming Pattern by Marko A. Rodriguez

Neo4j: NOSQL for the Enterprise

http://neo4j.org/ / wikipedia:Neo4j

Neo4j is a high-performance, NOSQL graph database with all the features of a mature and robust database.

"embedded, disk-based, fully transactional Java persistence engine that stores data structured in graphs rather than in tables"

“For anything with multiple relationships, multiple connections, Neo4j absolutely ROCKS!” Werner Vogels, CTO of Amazon

http://neotechnology.com / Menlo Park, CA 94025 / 19 Malmo, Sweden

Несколько раз получали венчурный капитал, сейчас 25 человек в 5 странах етс ...

Люди:

Emil Eifrém, CEO @emileifrem

Peter Neubauer, VP Product Management @peterneubauer

Marko A. Rodriguez, Advisor http://markorodriguez.com / @twarko

install neo4j ( Mac OS X )

http://neo4j.org/forums/#nabble-td3295750

brew update
brew install neo4j
neo4j start
pulser-osx:tmp pulser$ neo4j start
Starting Neo4j Server...WARNING: not changing user
 process [8330]... waiting for server to be ready.... OK.
pulser-osx:tmp pulser$ open http://localhost:7474/

==>          \,,,/
==>          (o o)
==> -----oOOo-(_)-oOOo-----
==>
==> Available variables:
==>   g = neo4jgraph[EmbeddedGraphDatabase
  [/usr/local/Cellar/neo4j/community-1.5/libexec/data/graph.db]]
==>   out   = java.io.PrintStream@121f34d0

Tinkerpop / http://tinkerpop.com

Open source software products in the graph space.

Blueprints: набор API ( a-la JDBC но для Graph DB :) ) - реализации

Gremlin: язык обхода графов, работает со всеми базами у которых есть blueprints обертка

Rexter: превращаем BluePrints базу в REST server (http://localhost:8182/graphs/tinkergraph/vertices/1)

Pipes: библиотека для конструирования процессов обработки

Furnace: библиотека алгоритмов над графами

Frames: java object - graph bridge (ORM для графов)

gremlin> t = new TinkerGraph('/tmp/tinker');
==> tinkergraph[vertices:0 edges:0 directory:/tmp/tinker]
gremlin> t.addVertex(0)
==> v[0]
gremlin> t.v(0).setProperty("name","mongo")
==>
gremlin> t.v(0).setProperty("age", 5 )
==>
gremlin> t.v(0).map
==> name=mongo
==> age=5
gremlin> t.addVertex(1)
==> v[1]
gremlin> t.v(1).setProperty("name", "pulser" )
==>
gremlin> t.addEdge(0, t.v(1), t.v(0), "uses")
==> e[0][1-uses->0]
gremlin> t.v(1).out
==> v[0]
gremlin> t.v(1).in
gremlin> t.v(1).outE
==> e[0][1-uses->0]

gremlin> t = TinkerGraphFactory.createTinkerGraph()
==> tinkergraph[vertices:6 edges:6]

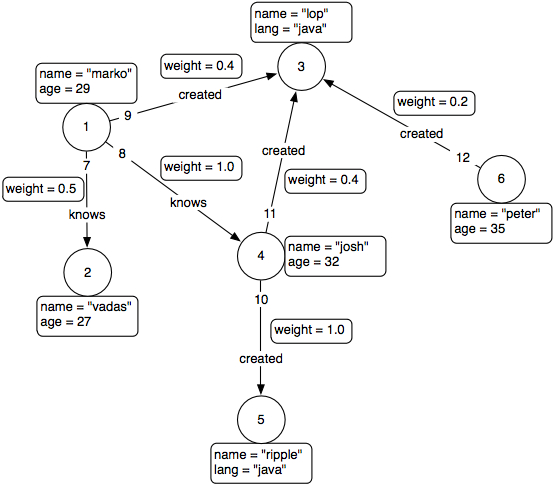

Gremlin: Defining a Property Graph
gremlin> t.V.name
==> lop
==> vadas
==> marko ...
gremlin> t.E
==> e[10][4-created->5]
==> e[7][1-knows->2]
==> e[9][1-created->3] ...
gremlin> v = t.v(1)
==> v[1]
gremlin> v.out
==> v[2]
==> v[3]
==> v[4]
gremlin> v.outE
==> e[7][1-knows->2]
==> e[9][1-created->3]
==> e[8][1-knows->4]
gremlin> v.out.name
==> vadas
==> lop
==> josh
gremlin> v.out('knows').name
==> vadas
==> josh
gremlin> v.out('knows').filter{it.age > 30}.out('created').name
==> ripple
==> lop

Хочу данных!

thru http://markorodriguez.com

MovieLens Data Sets Aug 2011

HetRec 2011 Data Sets May 2011

MovieLens

==> movies.dat <==
MovieID::Title::Genres
1::Toy Story (1995)::Animation|Children's|Comedy
2::Jumanji (1995)::Adventure|Children's|Fantasy

==> ratings.dat <==
UserID::MovieID::Rating::Timestamp
1::1193::5::978300760
1::661::3::978302109

==> users.dat <==
UserID::Gender::Age::Occupation::Zip-code
1::F::1::10::48067
2::M::56::16::70072

wc -l *.dat
    3883 movies.dat
 1000209 ratings.dat
    6040 users.dat
 1010132 total

Разделитель ::

imdb данные - hetrec2011-movielens-2k.zip
pulser$ wc -l *.dat
  231743 movie_actors.dat
   10198 movie_countries.dat
   10156 movie_directors.dat
   20810 movie_genres.dat
   49168 movie_locations.dat
   51796 movie_tags.dat
   10198 movies.dat
   13223 tags.dat
  855599 user_ratedmovies-timestamps.dat
  855599 user_ratedmovies.dat
   47958 user_taggedmovies-timestamps.dat
   47958 user_taggedmovies.dat
 2204406 total


head -n 5 movies.dat | awk 'BEGIN{FS="[\t]"} {print $1,$2,$3;}'
id title imdbID
1 Toy story 0114709
2 Jumanji 0113497
3 Grumpy Old Men 0107050


head -n 5 movie_actors.dat
movieID actorID actorName   ranking
1   annie_potts Annie Potts 10
1   bill_farmer Bill Farmer 20
1   don_rickles Don Rickles 3

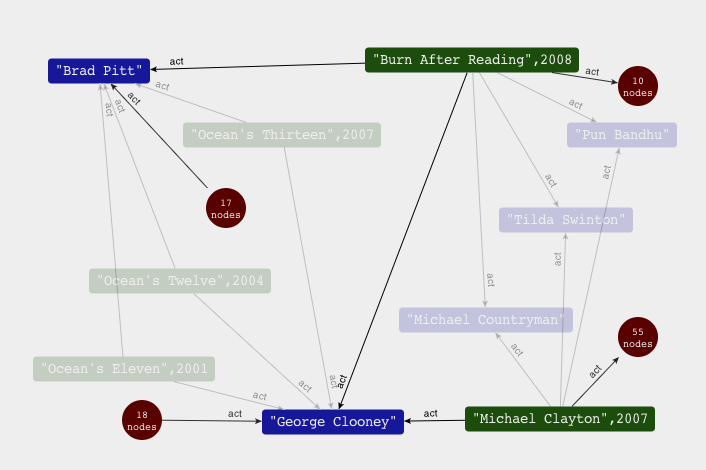

Загрузим актеров в neo4j и посмотрим что получится...

Создаем новую базу neo4j

Парсим входные файлы

"Гуляем" по данным

Надо еще подготовить уникальный список актеров:

iconv -f ISO-8859-1 -t utf8 movie_actors.dat
    | awk ' BEGIN{FS="[\t]";OFS="\t"} { print $2,$3; }'
    | sort
    | uniq > mine_actors.dat

head mine_actors.dat
1000057-don_adams   Don Adams
10000635-joel_michaely  Joel Michaely
10000643-john_hensley   John Hensley

NB: neo4j не дает назначить id вершинам, так что нужен "маппинг" из id файлов в ноды...

создаем проект в IDEA
прописываем библиотеки из
   /usr/local/Cellar/neo4j/community-1.8-unix/libexec/lib/

geronimo-jta_1.1_spec-1.1.1.jar
lucene-core-3.5.0.jar
neo4j-cypher-1.8.jar
neo4j-graph-algo-1.8.jar
neo4j-graph-matching-1.8.jar
neo4j-jmx-1.8.jar
neo4j-kernel-1.8.jar
neo4j-lucene-index-1.8.jar
neo4j-shell-1.8.jar
neo4j-udc-1.8.jar
org.apache.servicemix.bundles.jline-0.9.94_1.jar
scala-library-2.9.1-1.jar
server-api-1.8.jar

public class Loader3 extends TestCase {
    public static final Pattern TAB_SPLITTER = Pattern.compile("\t");
    public static final String PATH = "/Users/pulser/mine/neo/";
    EmbeddedGraphDatabase graphDb = null;
    Transaction transaction = null;

    public void setUp() throws Exception {
        super.setUp();
        if (graphDb == null) {
            graphDb = new EmbeddedGraphDatabase("/Users/pulser/neo4j/imdb/graph.db");
            transaction = graphDb.beginTx();
        } }

    protected void tearDown() throws Exception {
        transaction.success();
        transaction.finish();
        graphDb.shutdown();
        super.tearDown(); }

    private <K> List<K> loadFile(final String name, final Fu<String[], K> reader) throws IOException {
        final List<K> out = Cf.newList();
        final BufferedReader in = new BufferedReader(new FileReader(PATH + name));
        String line = in.readLine(); // skip first line
        while ((line = in.readLine()) != null) {
            out.add(reader.apply(TAB_SPLITTER.split(line)));
        }
        return out; }
Source: Loader3.java
static class MovieActor {
    public final String movieID;
    public final String actorID;
    public final String actorName;
    public final int ranking;
    MovieActor(final String[] items) {
        this.movieID = items[0];
        this.actorID = items[1];
        this.actorName = items[2];
        this.ranking = items[3] != null ? Integer.valueOf(items[3]) : -1;
    }
    public static Fu<String[], MovieActor> getReader() {
        return new Fu<String[], MovieActor>() {
            public MovieActor apply(final String[] arg) {
                return new MovieActor(arg);
            }
        };
    } }

static class Movie { ... }

public void testLoadActors2012() throws Exception {
    System.out.println("out = " +
       loadFile("mine_movie_actor.dat", MovieActor.getReader()).size());

    System.out.println("out = " +
       loadFile("mine_movies.dat", Movie.getReader()).size()); }

public void testLoadMoviesToNeo() throws Exception {

log.info("Clear old data ... ");
for (final Node node : graphDb.getAllNodes()) {
    for (final Relationship item : node.getRelationships()) {
        item.delete();
    }
    node.delete();
}

log.info("Load movies ...");
final List<Movie> movies = loadFile("mine_movies.dat", Movie.getReader());
final Map<String, Integer> uniqMovie = new HashMap<String, Integer>();
for (final Movie movie : movies) {
    final String key = movie.title + "#" + movie.year;
    if (uniqMovie.containsKey(key)) {
        continue;
    }
    uniqMovie.put(key, movie.id);
}

final Map<Integer, Integer> movieIdToUniqMovieId = new HashMap<Integer, Integer>();
for (final Movie movie : movies) {
    final String key = movie.title + "#" + movie.year;
    final Integer uniq = uniqMovie.get(key);
    movieIdToUniqMovieId.put(movie.id, uniq);
}

final Map<Integer, Node> movieToNodeMapping = new HashMap<Integer, Node>();
log.info("Create nodes for movies ...");
for (final Movie movie : movies) {
    if (movie.id != movieIdToUniqMovieId.get(movie.id))
        continue;

    final Node v = graphDb.createNode();
    v.setProperty("type", "movie");
    v.setProperty("title", movie.title);
    v.setProperty("src-id", movie.id);
    v.setProperty("imdbId", movie.imdbId);
    v.setProperty("year", movie.year);
    movieToNodeMapping.put(movie.id, v); }

log.info("Load actors ...");
final List<MovieActor> actors = loadFile("mine_movie_actor.dat", MovieActor.getReader());
final Map<String, String> uniqActors = new HashMap<String, String>();
for (final MovieActor actor : actors)
    uniqActors.put(actor.actorID, actor.actorName);

log.info("Create nodes for actors ...");
final Map<String, Node> actorMapping = new HashMap<String, Node>();
for (final Map.Entry<String, String> actor : uniqActors.entrySet()) {
    final Node node = graphDb.createNode();
    node.setProperty("type", "actor");
    node.setProperty("name", actor.getValue());
    node.setProperty("actor-id", actor.getKey());

    actorMapping.put(actor.getKey(), node); }


log.info("Create relations ...");
final Set<String> alreadyRegistered = new HashSet<String>();
for (final MovieActor actor : actors) {

    final Integer mid = Integer.valueOf(actor.movieID);
    final Integer uniqMovieId = movieIdToUniqMovieId.get(mid);
    final String ukey = actor.actorID + "#" + uniqMovieId;
    if (alreadyRegistered.contains(ukey)) {
        continue;
    }

    final Node nodeMovie = movieToNodeMapping.get(uniqMovieId);
    final Node nodeActor = actorMapping.get(actor.actorID);

    if (nodeMovie == null || nodeActor == null) {
        System.out.println("actor = " + actor);
        throw new IllegalStateException();
    }

    final Relationship edge = nodeMovie.createRelationshipTo(nodeActor, RelTypes.act);
    edge.setProperty("rank", actor.ranking);

    alreadyRegistered.add(ukey);

}

log.info("Done.");

}

Мы, при помощи теста, построили новую graph.db с данными о фильмах.

Остановим сервер neo4j stop

Подсунем новую базу серверу ...

Я не нашел, как ему из коммандной строки подсунуть "другую" базу ...

Запустим сервер и пойдем в браузер ...

pulser$ cd /Users/pulser/neo4j/imdb
pulser$ neo4j stop
pulser$ cp -r graph.db /usr/local/Cellar/neo4j/community-1.8-unix/libexec/data/
pulser$ neoj4 start
...
Go to http://localhost:7474/webadmin/
...

Откроем Console и там Gremlin ...

gremlin> c = g.v(164077)
==> v[164077]
gremlin> c.name
==> George Clooney

gremlin> c.in.out.filter({it.name == 'Brad Pitt'}).unique()
==> v[139564]

gremlin> c.in.out.filter({it.name == 'Brad Pitt'}).back(2).title
==> Ocean's Twelve
==> Ocean's Thirteen
==> Burn After Reading
==> Ocean's Eleven

Откроем Data Browser...

Сделаем запрос на Cypher ...

START a = node(*)
where a.type = 'actor' and ( a.name = 'George Clooney' or a.name = 'Brad Pitt' )
RETURN a        // and return it.

// Hit CTRL+ENTER to execute

А потом посмотрим немножко на это в графическом виде ...

Открытый теоретический вопрос
- как партиционировать графы
- как раскладывать их по нодам.

Ответ лежит где-то в районе "minimum cut" (wiki:Cut (graph_theory))

... но разрез можно посчитать для статичного графа, а что делать с динамичным?

Ответ от neo4j - вы удивитесь, сколько нод и ребер можно "спрятать" внутри одной машины ...

Неохваченно в лекциях - Pregel by Google

pdf - 2010 год, map-reduce подобные вычисления на графах.

На каждой ноде выполняется один и тот же код.

Вход - это сообщения от всех нод к этой ноде с предыдущего шага.

Выход - набор сообщений для нод на следующем шаге.

На каждом шаге нода может сказать "ready", т.е. "хватит считать"

Расчет закончен, когда все ноды закончили расчет.

Литература

https://github.com/tinkerpop - документация по Tinkerpop продуктам

http://neo4j.org/learn/ - документация и туториалы по Neo4j

Writings и Lectures by Marko Rodriguez

Интернет университет: Введение в теорию графов

Твиттер по hash-tag #neo4j

InfoQ.com по neo4j

DZone NoSQL microzone

Итого

Теория графов вышла из "математическая" абстракция в нашу жизнь.

Вычисления в графах ориентированы на "локальность".

Специальный базы созданы и доступны для работы с графами.

В свободном доступе есть массивы данных для игры с алгоритмами.

Создать программу для работы с Neo4j можно за несколько часов.

Вопросы?
